01
儀器怎樣選
按工作距離、視場、影像、軟件與日常流程選擇合適工具。
預計 2027 年出版 · 以正式公告為準
建築紅外熱像
檢測實戰手冊
Practical Handbook of Building Infrared Thermography
學會紅外熱成像，讓檢測從「憑經驗猜」變成「看得見」
這是本書固定的資料入口。書中精華實戰資料、企業內訓、私人小班及上市通知，將在此逐步開放。
既有建築修繕研討會（七）
熱像賦能防水診斷——從現場檢測到精準修繕閉環
論壇嘉賓：洪俊斌｜深圳明晨檢測 建築熱像師
與深圳明晨檢測團隊及現場觀眾交流紅外熱像技術，如何輔助防水診斷、現場檢測與精準修繕判斷。
10 月 28 日 · 10:00—12:00既有建築檢測技術論壇北京 · 中國國際展覽中心（順義館）
2026 中國防水展 · 現場演示與一對一交流
展位技術交流 · E4-1008
洪俊斌將聯同深圳明晨檢測團隊在展位內，和現場觀眾面對面交流檢測技術、熱像圖採集、圖像後處理與分析比對。
可帶一張熱像圖、一部儀器或一張現場相片到場討論；現場提供基礎技術演示與初步交流。本書預計於 2027 年出版，以正式公告為準。
10 月 28—30 日展位：E4-1008中國國際展覽中心（北京順義館）
新書內容預覽 · 面向建築診斷的實操教育
把建築熱像整理成可學、可複製的實戰方法
書稿回應同行最常問的四件事：儀器怎樣選、現場怎樣拍、圖像怎樣處理與比較、資料怎樣用於工程報告。重點不是背參數，而是建立可重複運用的工作方法。
02
現場怎樣拍
保留位置、視角、可見光與工況，讓資料能回看。
03
圖像怎樣處理與比較
以 Level／Span、基準區、ROI 及同位畫面建立可比資料。
04
資料怎樣用於工程報告
把判讀、限制與輔助驗證整理成可說明的技術資料。
《建築紅外熱像檢測實戰手冊》書稿預計 2027 年出版；出版時間、章節及公開資料版本以正式發布為準。
廣・清・快・準｜現場方法價值
不是一張熱圖的魔術，而是有方法的檢測資料
廣、清、快、準不代表性能或結果保證；它們說的是怎樣把現場熱像資料用得更完整、更清楚、更有效率及更可覆核。
01
廣｜保留整個視場
保留位置與相對熱分布資料，方便回看整體範圍。
02
清｜說明位置、形狀與範圍
把候選異常區與可見光構造對回現場。
03
快｜先找優先複核位
先標示值得處理的方向，減少無方向的拆查。
04
準｜在條件下可覆核
以可比工況、正確程序及適當驗證，讓判讀有依據。
廣・清・快・準的目的，是讓下一步檢查、修繕及報告溝通更有方向；不等同單憑熱像即可確定漏因、風險或法律結論。
五分鐘看熱像圖
先看五件事，再決定下一步怎樣驗證
五分鐘看圖，不是五分鐘定案。它的作用是幫助你提出更好的現場問題，安排更合適的後續核對。
01
看色階與顯示設定
顏色是呈現方式，不是檢測結論；先回看調色板、Level／Span 與原始資料。
02
對回現場位置
把熱像對應至窗框、牆角、接縫、樓層或構造位置。
03
看形狀與走向
觀察線狀、片狀、邊界及連續性，提出下一步需核對的問題。
04
做同位／前後比對
在相近位置、視角與可比條件下，比較範圍、形態及變化。
05
回到工況與驗證
回看日照、材料、含水、時間等條件，安排適當的近檢、試水或其他驗證。
先定性，後定量
把資料走成「採集 → 比對 → 驗證 → 修繕與報告」的閉環
大部分日常現場，先做好定性巡檢已很有價值；涉及修繕前後、工程爭議或範圍責任時，才在可比條件與適當程序下嚴格進行定量覆檢。
01
01｜現場採集
保留熱像、可見光、位置、視角與工況。
02
02｜處理與比對
標示測區，統一顯示條件，做同位或前後比較。
03
03｜現場驗證
結合構造檢查、試水或其他適當方法，核對檢查方向。
04
04｜修繕與報告
把可回看的資料整理為技術溝通及工程報告依據。
熱像協助篩查、比對及輔助研判；實際漏因、修繕方案、風險或責任結論，須按現場構造、工況及適當程序確定。
四組真實案例
以下三組案例分別展示：排水管破損位置覆核、淋浴間擋水條用水試驗驗證，以及滲漏爭議的可比記錄與仲裁技術資料整理。每一組均保留熱像與可見光的對應關係，說明「先檢測、後分析；先定性、後定量」的工作步驟。
CASE 01 · DRAINAGE PIPE LEAK TRACING

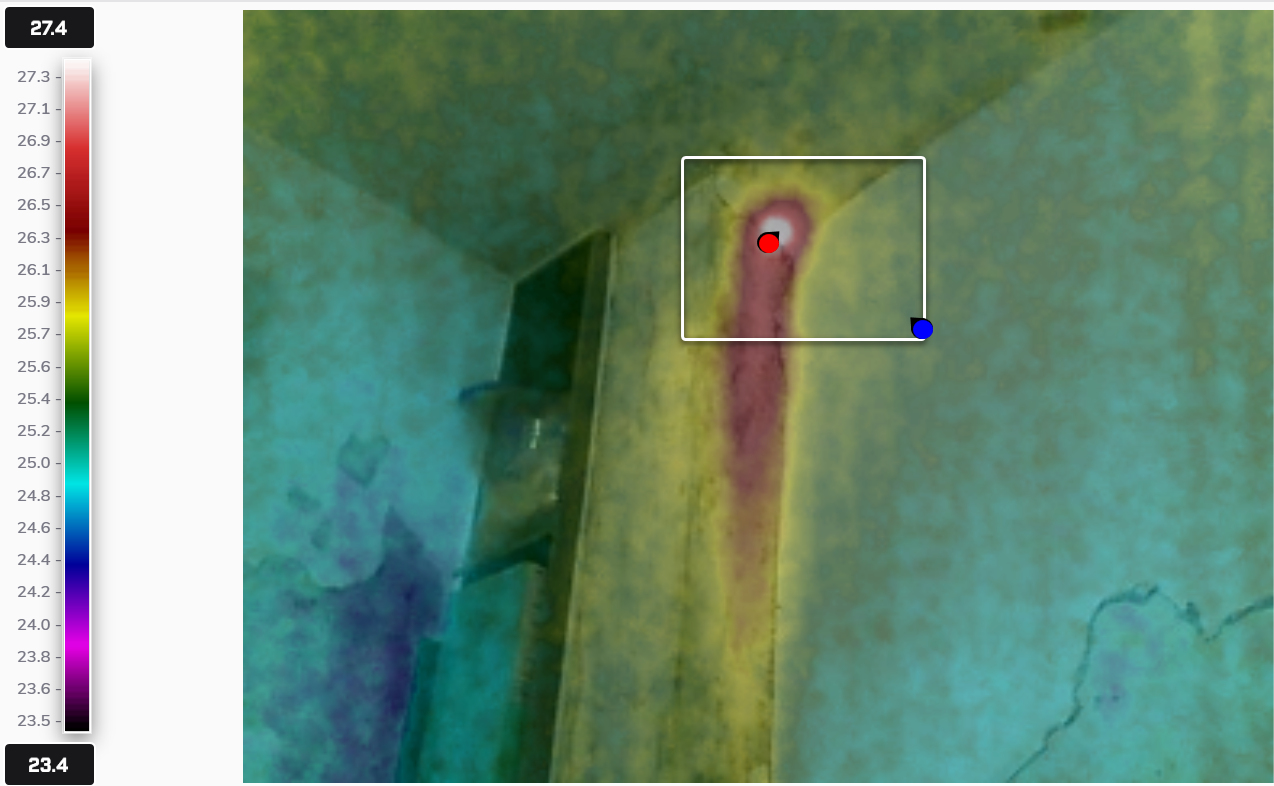

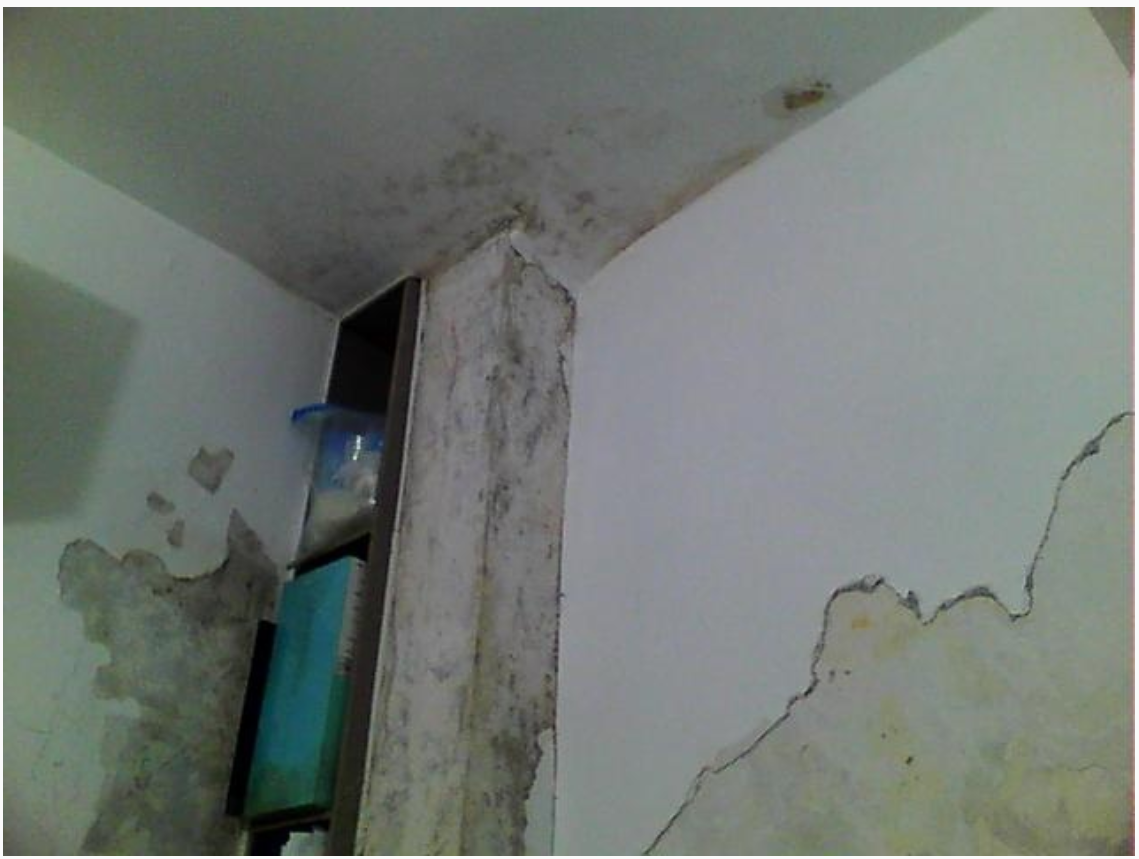

排水管滲漏｜熱像與可見光鎖定重點覆核位置
牆角位置出現滲水與飾面損耗。先以熱像標出沿構件延伸的異常溫區，再對回可見光、管線位置及現場構造，將排水管破損位置收窄為重點覆核範圍。
工作結果：本案結合熱像、可見光、管線位置與現場確認，鎖定排水管破損位置；單張熱像仍不單獨構成破損結論。
CASE 02 · SHOWER WATER-BAR TEST

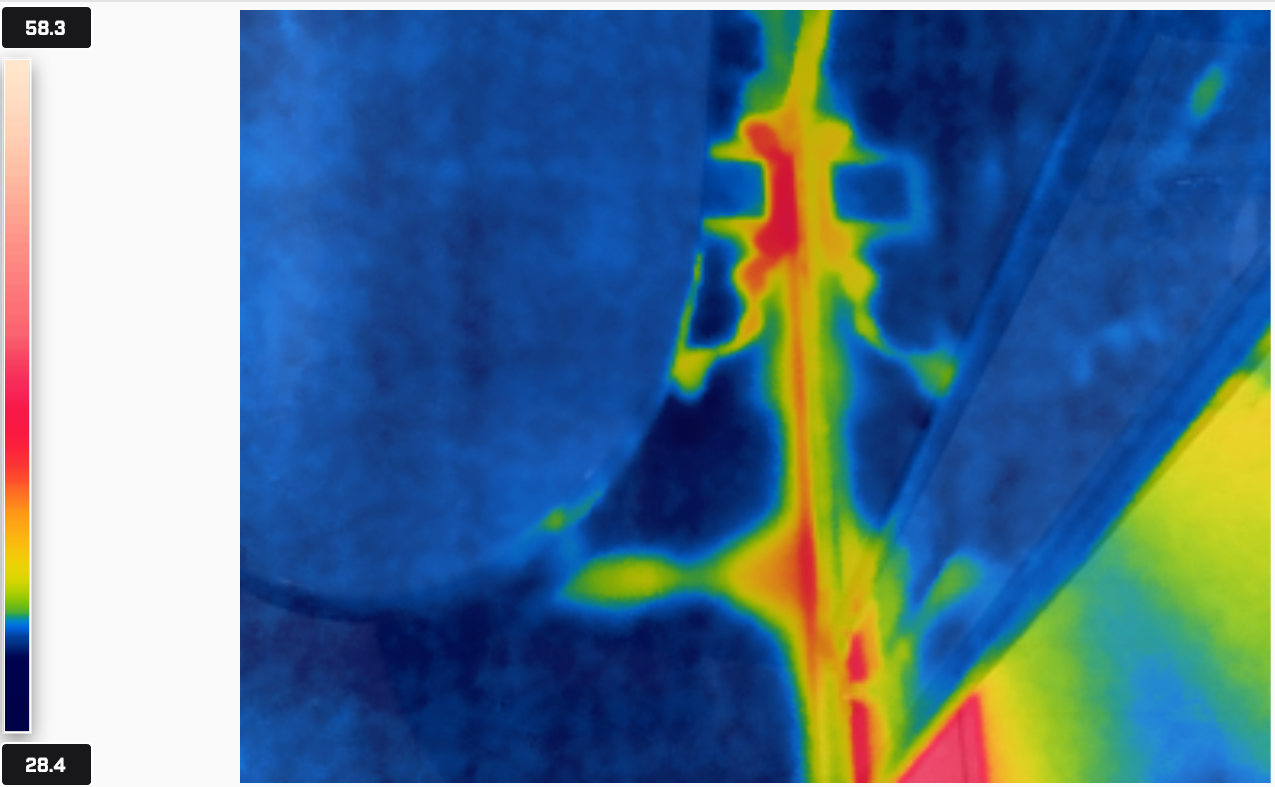

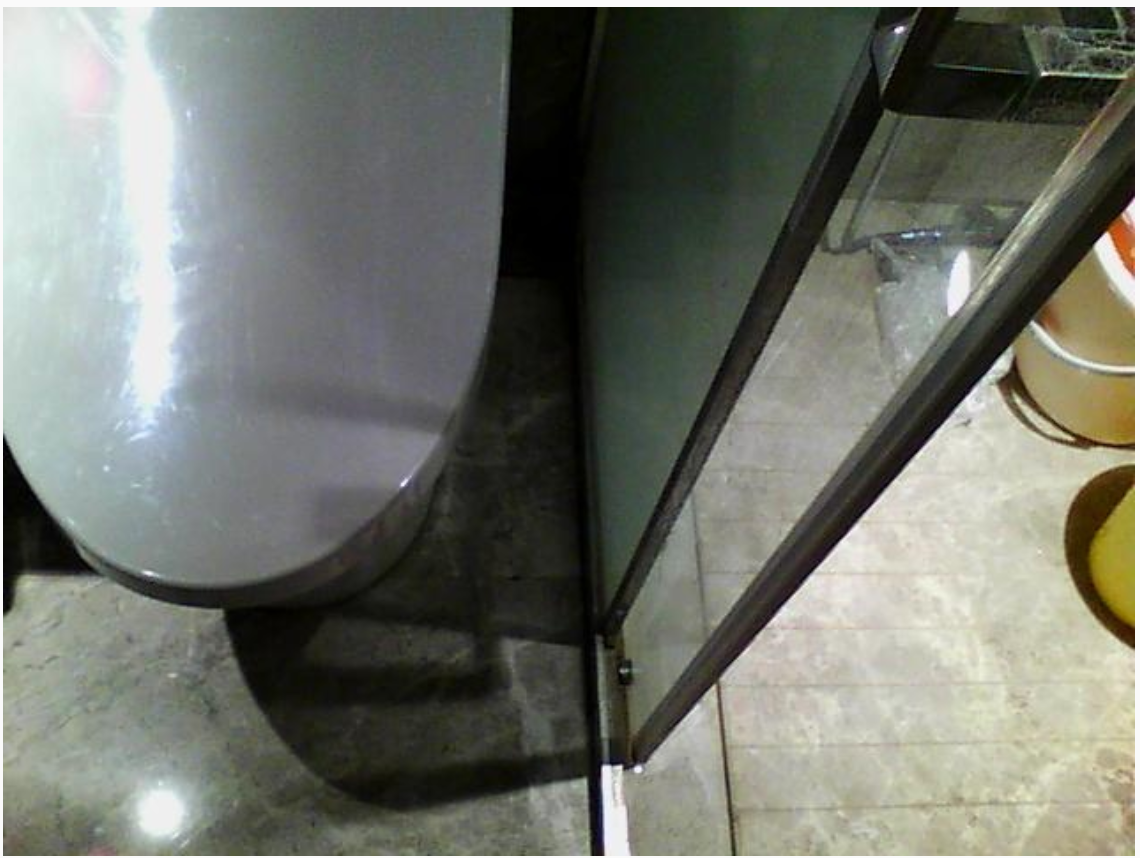

淋浴間乾濕分離擋水條｜用水試驗驗證磚底與門罅滲漏路徑
針對乾濕分離交界的滲漏疑問，以可控用水／淋浴工況建立可比條件，觀察擋水條、磚底與門罅附近的熱反應，再對回可見光構造與現場位置。
把異常位置、範圍與走向列為下一步覆核線索
確認衛浴構造、門罅及可能的水流出口
驗證邏輯：控制用水區、拍攝位置與時間；熱像提供線索後，仍須結合現場檢查及適當測試確認原因與修繕範圍。

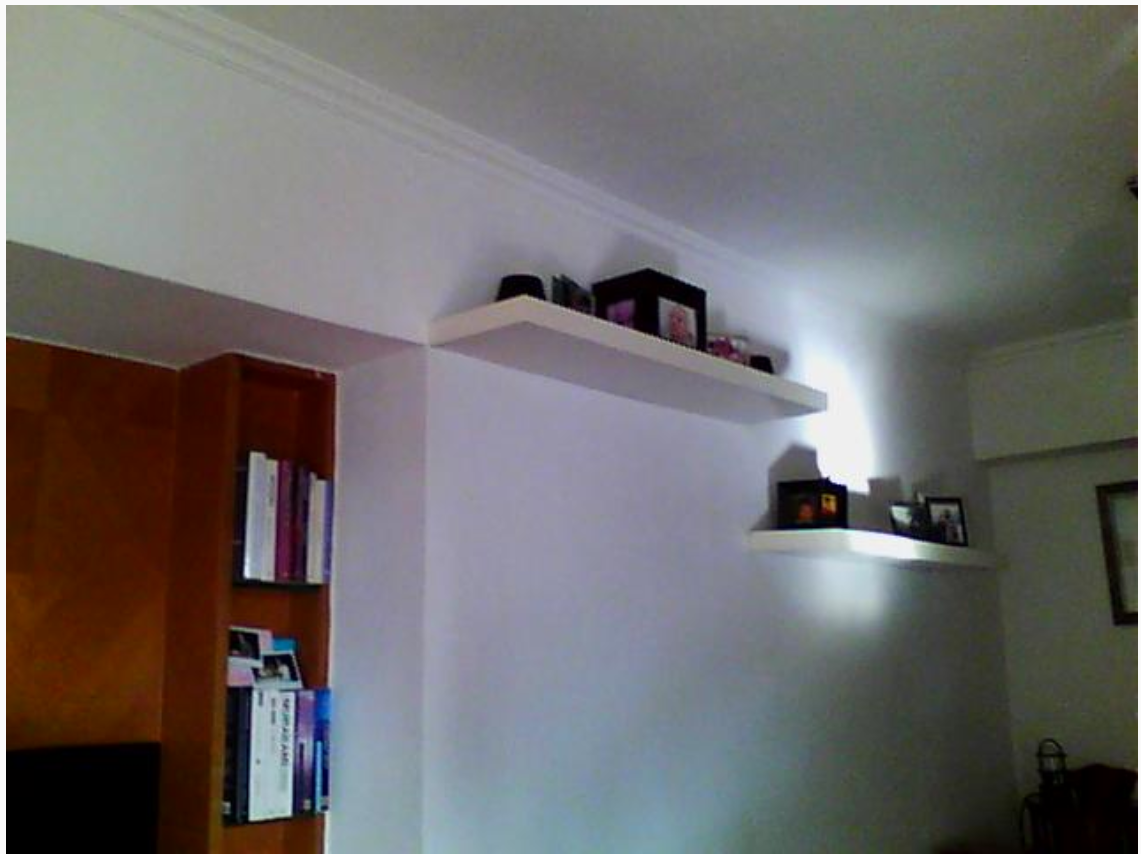

CASE 03 · DISPUTE SUPPORT & ARBITRATION MATERIAL

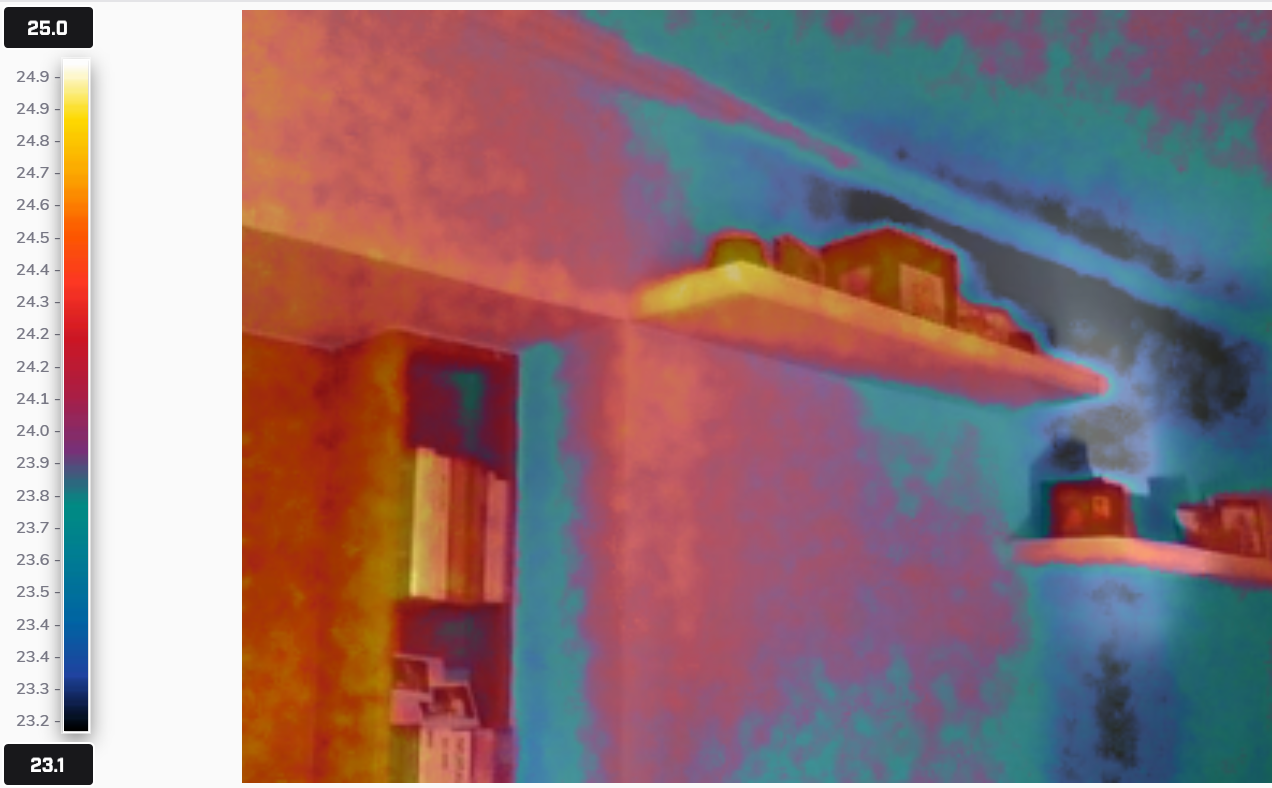

樓上滲漏造成損失｜量化記錄與仲裁技術資料
針對樓上滲漏造成的損失爭議，以同一位置的熱像與可見光保留現場狀態、異常範圍、構造位置及時間點；配合工況、ROI、Level／Span 與適當驗證，形成可回看的量化技術資料與有力佐證。
保留測區、溫差分布與必要的量測資訊
把熱像對回牆身、飾面與現場損耗情況
使用邊界：此類資料可為樓上滲漏造成損失的量化記錄、工程技術溝通及仲裁資料整理提供有力佐證；責任、司法鑑定及法定定損結論，仍須由相應專業方依程序作出。

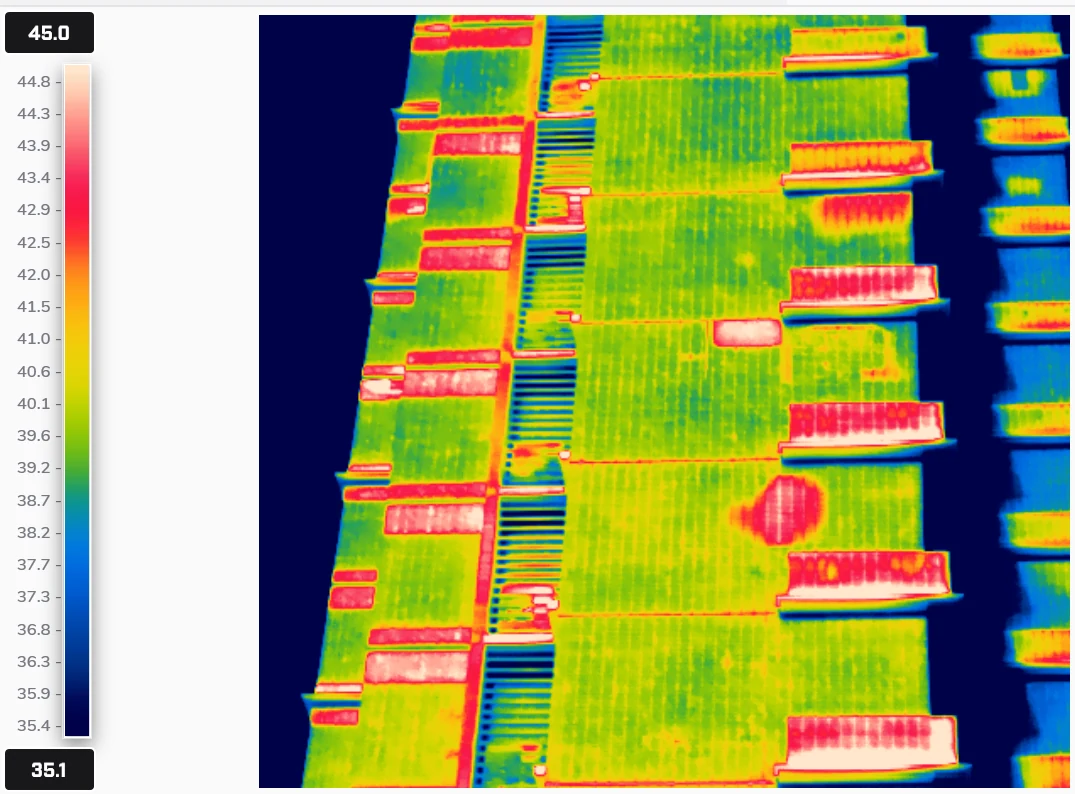

CASE 04 · FACADE DELAMINATION SCREENING

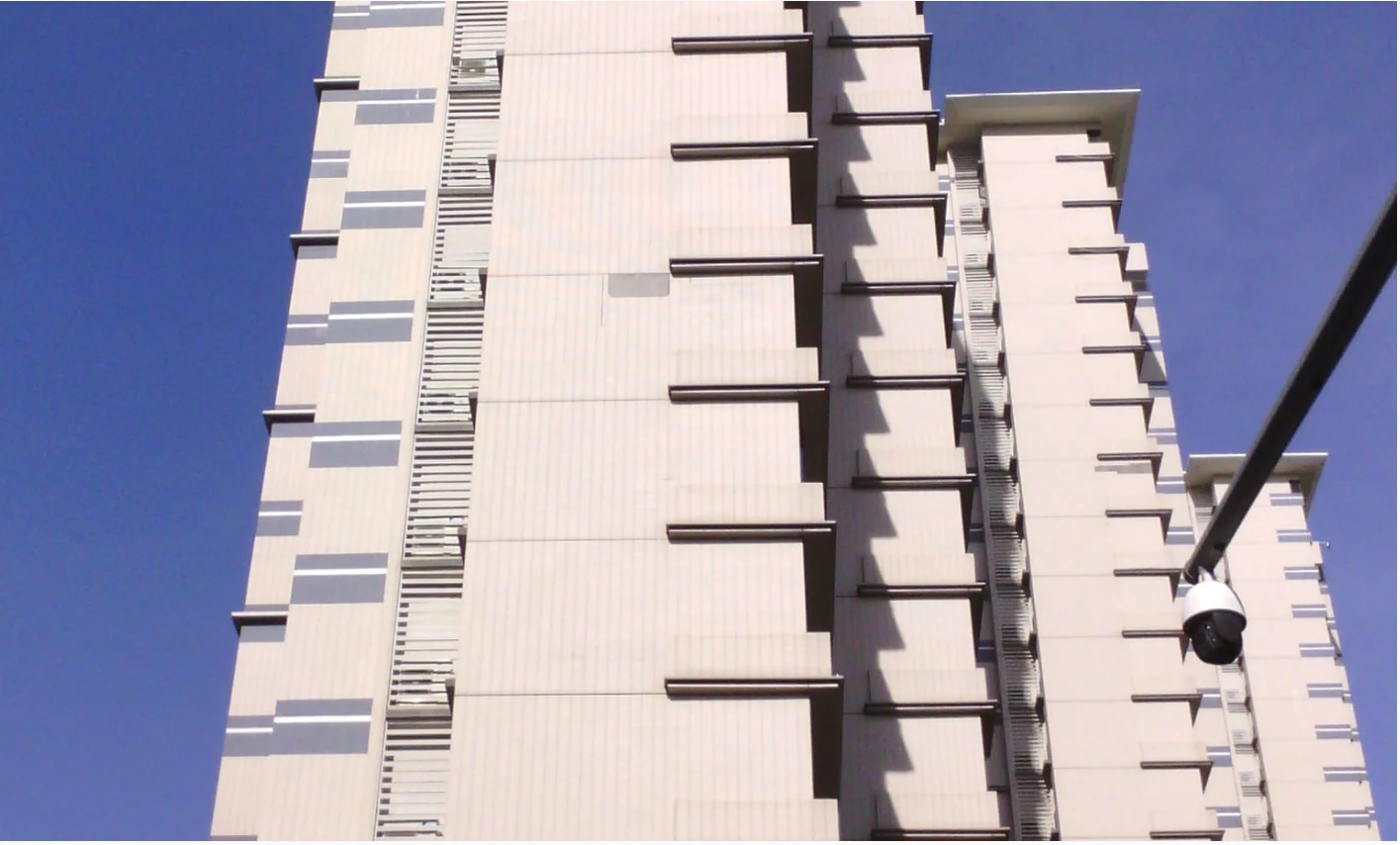

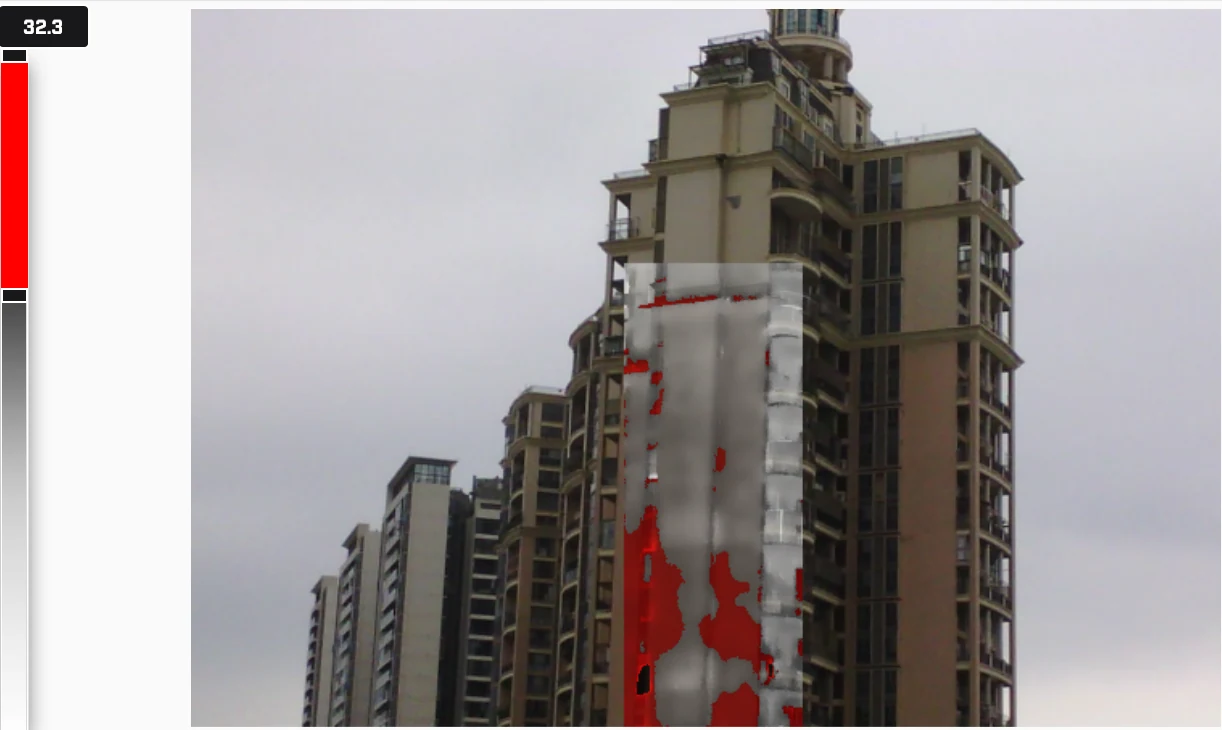

恒常大廈住宅外牆｜空鼓／脫落隱患快速篩查

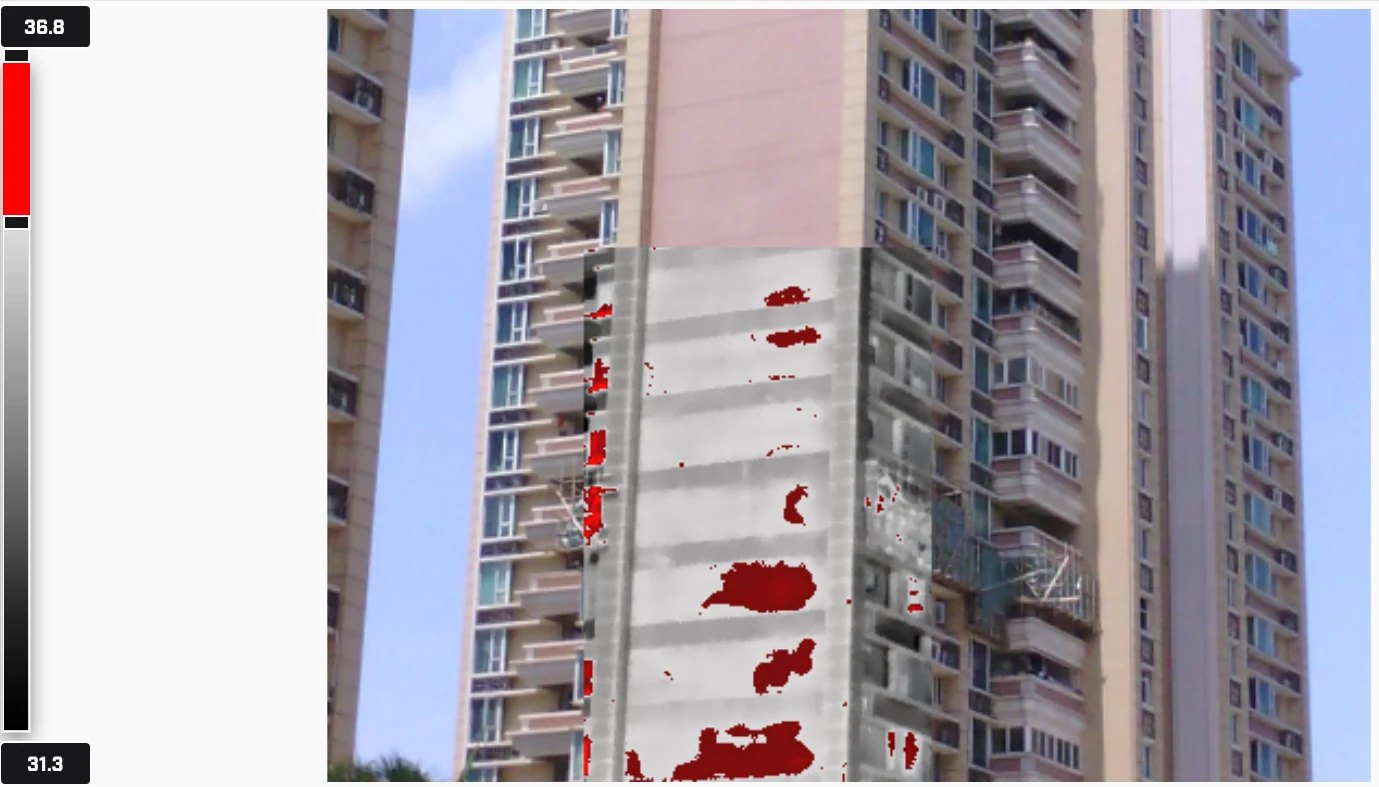

以純熱像掃查、可見光對照及感興趣區域畫中畫，快速圈定外牆立面中值得進一步檢查的幾何形、邊界清晰的熱異常區。這些區域可作為空鼓或黏結缺陷的候選點，方便後續現場覆核與維修規劃。
以熱分布快速找出需要關注的位置
確認構造、飾面與現場位置
在可見光畫面中對應熱異常區
以畫中畫保留建築位置與熱像證據鏈
安全提示：紅外熱像適合用作快速、非接觸的初步篩查，不單獨確認空鼓或判定脫落風險。疑似區域須以敲擊空響、現場檢查及適當的外牆安全評估確認；維修優先級與安全措施應由合資格專業人士按現場程序決定。
被動式紅外熱像原理
不是向牆發射：熱像儀是被動接收表面紅外訊號
建築表面因溫度及熱傳狀態形成表觀紅外輻射訊號；熱像儀如同一部被動接收器，接收由表面發出及環境反射的訊號，轉為熱分布畫面。在熱像量測模式中，儀器不主動向受檢表面發射用於量測的能量。
01
表面熱狀態
日照、傳熱、含水、空腔及材料構造差異，都可能改變表面熱分布。
02
被動接收成像
探測器接收表觀紅外訊號；色譜用於呈現相對熱分布，Level／Span 主要影響畫面顯示與可比性。
03
比對與驗證
在可比工況下，結合基準區、同位畫面、放射率／反射因素、現場構造及適當輔助方法作出判讀。
快速掃查近即時顯示非接觸非破壞被動接收・量測不主動發射
技術邊界：這不是穿牆透視或 X 光檢測；熱像主要反映表面熱狀態，亦可能受放射率、反射表觀溫度、風、日照、材料及表面狀態影響。
專業邊界：熱像異常不單獨等於滲漏結論、含水率直接讀數或司法結論。紅外圖像可能受反射、環境溫差、材料構造與表面狀態影響；應結合現場工況及適用的輔助方法綜合驗證。
THERMOGRAPHY PRACTICE VALUE
學會紅外熱成像，讓檢測從「憑經驗猜」變成「看得見」
不是依賴單一熱像圖的「魔術」，而是一套能把現場觀察、圖像後處理、比對分析與輔助驗證串連起來的技術流程。
01
隱蔽滲漏的可視化線索
把肉眼不易描述的異常位置、邊界與變化呈現出來，建立更清晰的現場檢查方向。
02
可比對、可追溯的檢測記錄
把工況、基準區、Level／Span、溫區、異常範圍與形態趨勢一併記錄，形成可回看、可說明的技術資料，而非只憑主觀色彩判讀。
03
修繕成效與爭議技術溝通
將修繕前後的同位記錄、現場工況與輔助驗證整理為技術報告素材，協助討論修繕是否見效及下一步驗證方向。
04
工程服務與投標的差異化能力
可作為防水、檢測與修繕團隊的技術能力補充，不等同保證中標或保證項目效果。
資料與服務將在此開放
01
書中精華實戰資料
儀器選型、現場採集、圖像後處理與結果判讀的可用工具包。
敬請期待02
企業內訓介紹
為工程、防水、物業與檢測團隊設計的可複製熱像檢測流程。
敬請期待03
私人小班
把書中技術帶到現場：選、拍、做、判的重點實操學習。
敬請期待04
圖書上市通知
中英雙語國際版的最新進度、上市資訊與後續安排。
敬請期待項目合作／技術服務
有具體項目，想確認能否應用紅外熱像？
防水滲漏、修繕判斷、現場檢測流程、熱像圖分析與企業技術支持。
是否適用紅外熱像及檢測方案，須根據現場工況初步評估；不承諾僅憑熱像即可判斷所有滲漏問題。
